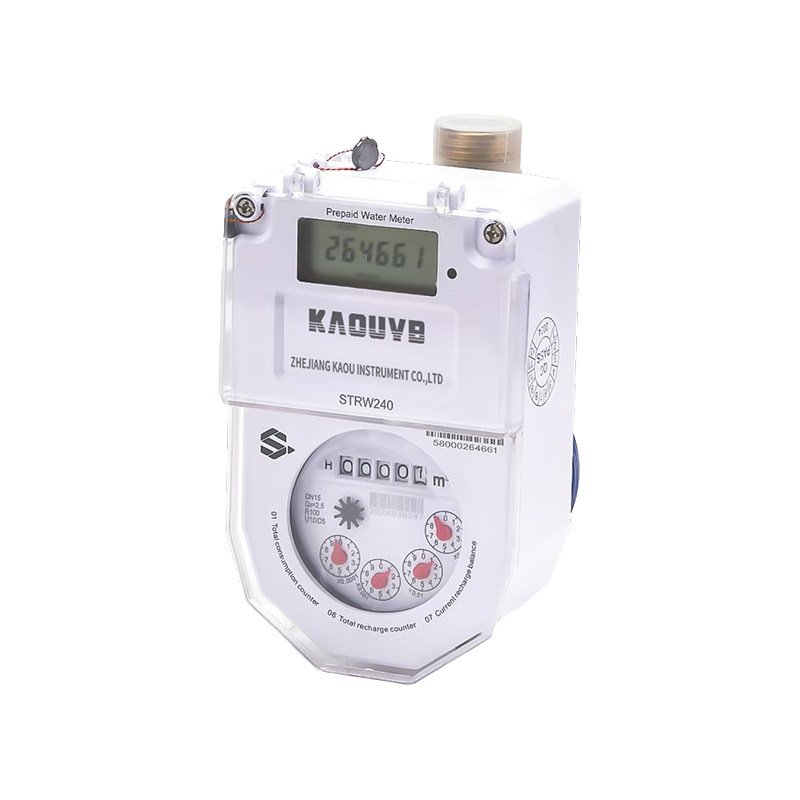

スプリットプリペイド水道メーターは、水道会社のインテリジェントな管理の実際のニーズに基づいて、ワイヤレスでのリモート検針を容易にするために開発されたスマートメーターです。分割設計を採用し、電子ユニットは独立した完全密閉キャビティに設置されています。防水性能はIP68レベルに達します。従来の湿式または乾式水量計の構造を変更せず、測定精度や感度に影響を与えません。 GPRS/NB-IOT/4G モジュールを介して GPRS/NB-IOT/4G モジュールと通信します。親局通信は親局へデータをアップロードし、水道メーターデータの全自動遠隔検針機能や決済センターとのデータ共有機能を実現します。
このタイプの水道メーターはローター乾式または湿式計量構造を採用しており、高い計量精度、小さな初流量、便利な検針、美しい外観、安全性と衛生性、強力な抗干渉能力、長い伝送距離などの特徴を備えています。{0}バルブ制御機能を搭載することができ、プリペイド式水道メーターの利点を備えています。
技術的パラメータ
1. 電子性能パラメータ
|
アイテム |
パラメータ |
マーク |
|
動作電圧 |
DC3.6V |
リチウム電池駆動 |
|
動作温度 |
-20～100度 |
電子モジュールの動作温度 |
|
使用湿度 |
相対湿度 10% ～ 90%、結露なきこと |
|
|
動作周波数 |
GPRS:GSM850MHz EGSM900MHz DCS1800MHz PCS1900MHz 4G:LTE-FDD バンド 1/バンド 3/バンド 5/バンド 8 ▪ LTE-TDD バンド 34/バンド 38/バンド 39/バンド 40/バンド 41 注意-IoT:Band5/Band8 |
|
|
アップロード時間 |
アップロード間隔は 1 ～ 255 時間の時間単位で設定できます。 |
デフォルトの間隔は 24 時間です。つまり、1 日に 1 回アップロードされます。 |
|
バッテリー寿命 |
6年以上 |
2. フロー技術パラメータ
|
アイテム |
パラメータ |
||
|
公称口径 |
DN15 |
DN20 |
DN25 |
|
レンジ比 |
R100 |
||
|
Q4(m³/h) |
3.125 |
5 |
7.875 |
|
Q3(m³/h) |
2.5 |
4 |
6.3 |
|
Q2(m³/h) |
0.04 |
0.064 |
0.1008 |
|
Q1(m³/h) |
0.025 |
0.04 |
0.063 |
|
温度クラス |
T30/T50/T90 |
||
▲過負荷流量（Q4）- 水道メーターは、短期間で最大許容誤差要件を満たし、定格運転条件下で計量特性の最大流量を維持する必要があります。
▲常用流量（Q3）｛{1｝｝定格使用条件における最大流量です。この流量の下では、水道メーターは正常に動作し、最大許容誤差要件を満たしている必要があります。
▲境界流量（Q2）-共通流量Q3と最小流量Q1の間に発生する流量で、流量範囲を特定の最大許容誤差を持つ「高ゾーン」と「低ゾーン」の2つの領域に分割します。
▲最小流量（Q1）-水道メーターの指示が最大許容誤差に適合する必要がある最小流量。
▲指示誤差：水温0.1度～50度の範囲内で、水道メーターの最大許容誤差は、高域（Q2Q以下Q4以下）で±2％、低域（Q1Q以下）で（±5％）です。
3. 作業環境: 水温 0.1-+45 度、湿度 0-95%RH。
4. 最大使用圧力: 1.6 Mpa 以下。
5. 圧力損失: 定格使用条件下での最大圧力損失は 0.063Mpa を超えません。
外観と仕様
|
口径 |
L |
W |
H2 |
ねじ接続パイプφ |
ねじ接続ケースφ |
|
DN15 |
165 |
90 |
150 |
R 1/2 |
G 3/4 B |
|
DN20 |
195 |
90 |
152 |
R 3/4 |
G 1 B |
|
DN25 |
225 |
104 |
175 |
R 1 |
G1 1/4 B |
ワイヤレスリモート水道メーターの仕様と寸法表
付属品
各水道メーターには、1 箱につきパイプ継手 2 個、接続ナットおよびシールリング、証明書 1 枚、および製品マニュアル 1 冊が付属します。
